Сальник набивной СН является разновидностью набивных сальников. Конструкция данных изделий отличается от изделий по серии 5.900-2.
Сальник набивной СН: область применения
Как и другие типы сальников, набивной сальник СН применяется при строительстве зданий и водопроводно-канализационных сооружений для пропуска труб через стены. Представленная модификация сальника может применяться в сухих и мокрых грунтах.

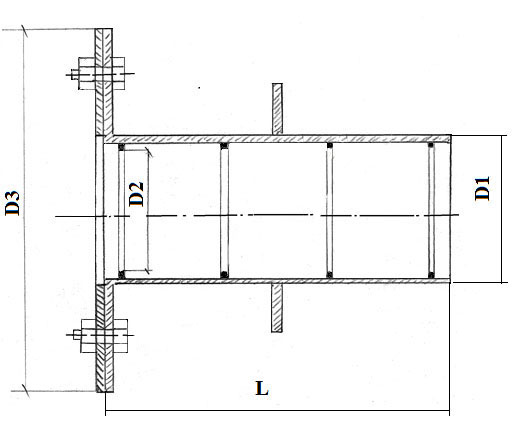

Основные технические характеристики и габаритные размеры
Сальник набивной СН изготавливается в соответствии с альбомами типовых чертежей. Все характеристики представлены в таблице.
| Обозначение | Марка | Размеры,мм | |||
| L | D1 | D2 | D3 | ||
| 901-9-СГП-12-КМИ-05.00 | СН- 10-40 | 400 | 168 | 142 | 430 |
| -01 | СН- 10-50 | 500 | |||
| -02 | СН -10-60 | 600 | |||
| -03 | СН- 12-40 | 400 | 194 | 168 | 456 |
| -04 | СН- 12-50 | 500 | |||
| -05 | СН- 12-60 | 600 | |||
| -06 | СН-15-40 | 400 | 245 | 209 | 507 |
| -07 | СН -15-50 | 500 | |||
| -08 | СН -15-60 | 600 | |||
| -09 | СН-20-40 | 400 | 299 | 261 | 561 |
| -10 | СН-20-50 | 500 | |||
| -11 | СН-20-60 | 600 | |||
| -12 | СН-25-40 | 400 | 351 | 313 | 613 |
| -13 | СН-25-50 | 500 | |||
| -14 | СН-25-60 | 600 | |||
| -15 | СН-30-40 | 400 | 426 | 379 | 688 |
| -16 | СН-30-50 | 500 | |||
| -17 | СН-30-60 | 600 | |||
| -18 | СН-35-40 | 400 | 480 | 429 | 742 |
| -19 | СН-35-50 | 500 | |||
| -20 | СН-35-60 | 600 | |||
| -21 | СН-40-40 | 400 | 530 | 483 | 792 |
| -22 | СН-40-50 | 500 | |||
| -23 | СН-40-60 | 600 | |||
| -24 | СН-50-40 | 400 | 630 | 579 | 892 |
| -25 | СН-50-50 | 500 | |||
| -26 | СН-50-60 | 600 | |||
| -27 | СН-60-40 | 400 | 720 | 676 | 982 |
| -28 | СН-60-50 | 500 | |||
| -29 | СН-60-60 | 600 | |||
Сальник набивной СН, как правило, в проектной документации обозначается сокращенно. Рассмотрим на примере условное обозначение сальников: СН-12-50, где СН – сальник набивной, 12 – диаметр пропускаемой через сальник трубы, 50 – длина корпуса.
На продукцию предоставляется паспорт (на партию) и сертификат соответствия ГОСТ Р.
Для запроса стоимости сальника набивного СН, Вам необходимо отправить заявку в отдел продаж. Координаты отдела продаж размещены на странице КОНТАКТЫ. Вы также можете оформить заказ с помощью формы “ОТПРАВИТЬ ЗАЯВКУ” на сайте.
