Фильтр ФММ – представляет собой элемент трубопровода, который предназначен для очистки потока воды в трубопроводе холодного и горячего водоснабжения от песка, ржавчины и иных устойчивых примесей. Обозначение ФММ имеет расшифровку – фильтр магнитный муфтовый.
Магнитный муфтовый фильтр ФММ: принцип работы
Муфтовый фильтр устанавливается на трубопровод по направлению потока перед приборами учета, бытовыми нагревателями воды, и прочей техникой. Фильтр ФММ имеет два очистных элемента: мелкоячеистая сетка 0,5 х 0,5 мм и магнитная вставка. Сетка позволяет улавливать механические примеси не превышающие размер ячеек сетки. Магнитная вставка улавливает элементы ржавчины, окалину и другие стойкие ферромагнитных соединений. Конструкцией муфтового фильтра предусмотрена его очистка (по необходимости) через специальную сливную пробку.
Основные рабочие характеристики
| Рабочая среда | вода, жидкие среды не агрессивные к материалам изделия |
| Рабочее давление | до 2,5 МПа (25 кгс/см2) |
| Условный проход | от Ду 15 до Ду 50 |
| Температура рабочей среды | не более 100 ºС |
| Присоединение | муфтовое |
| Расчетный срок службы | 5 лет |
Муфтовый фильтр ФММ изготавливается из латуни. Фильтрующая сетка выполнена из нержавеющей стали 08Х18Н10. В составе фильтрующего элемента применяются неодимовые магниты в виде колец. Конструкция и основные элементы представлены на схеме, ниже.

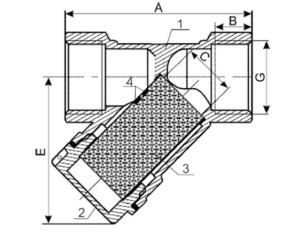

Основные элементы конструкции магнитного фильтра ФММ: 1 – корпус, 2 – сливная крышка, 3 – фильтрующая сетка, 4 – неодимовый магнит (кольца).
Технические параметры и габаритные размеры
Муфтовый фильтр может поставляться без магнитной вставки, такой фильтр будет иметь обозначение – Фильтр ФСМ (фильтр сетчатый муфтовый).
| Обозначение | Условный проход Ду, мм | Присоединение G, мм | Строительная длина А, мм | Масса, кг |
| ФММ-15 (ФСМ-15) | Ду15 | 1/2″ | 51 | 0,17 |
| ФММ-20 (ФСМ-20) | Ду20 | 3/4″ | 63,5 | 0,27 |
| ФММ-25 (ФСМ-25) | Ду25 | 1″ | 68 | 0,39 |
| ФММ-32 (ФСМ-32) | Ду32 | 1 1/4″ | 91,5 | 0,70 |
| ФММ-40 (ФСМ-40) | Ду40 | 1 1/2″ | 102,5 | 0,95 |
| ФММ-50 (ФСМ-50) | Ду50 | 2″ | 126 | 1,51 |
Обратите внимание! Данные в таблице представлены для справки. Строительная длина и масса фильтра может незначительно отличаться от указанной в таблице, в зависимости от партии.
Рекомендации по монтажу и эксплуатации
Магнитный фильтр следует тщательно осмотреть перед монтажом на отсутствие повреждений. Фильтр ФММ монтируется на резьбовые элементы трубопровода с трубной цилиндрической резьбой. Требуется учесть, что длина резьбы элементов трубопровода должна быть короче длины резьбы в муфтах фильтра на величину 1-3 мм. При монтаже, не допускается упор концов трубы в тело корпуса магнитного фильтра. Рабочее положение фильтра – крышкой вниз.
Обязательное условие при монтаже магнитного фильтра – наличие запорной арматуры (крана), перед фильтром. В случае фиксации значительного падения давления, связанного с загрязнением фильтрующего элемента, необходимо закрыть запорное устройство, снять сливную крышку и очистить фильтрующую сетку. При необходимости, фильтрующий элемент можно заменить.
Гарантийный срок эксплуатации – 12 месяцев с момента продажи.
Гарантия не распространяется на дефекты, возникшие в следствие не соблюдения требований паспорта, нарушении требований монтажа и обслуживания изделия, а также наличии следов веществ агрессивных к материалам фильтра.
Если у Вас возникла потребность купить фильтр ФММ Ду15 – Ду50, мы предлагаем некоторое количество из наличия со склада, в случае потребности в заказе большой партии – поставка осуществляется в срок 10-15 дней. Для заказа необходимо направить запрос в отдел продаж по координатам на странице КОНТАКТЫ или воспользоваться формой ОТПРАВИТЬ ЗАЯВКУ на сайте.
Качество фильтров подтверждается наличием декларации соответствия ТР ТС 010/2011 “О безопасности машина и оборудования”, а также 032/2013 “О безопасности оборудования, работающего под избыточным давлением”.
